Назначение и особенности балансировочного клапана

Отопительная система будет эффективно работать, если ее грамотно сбалансировать. Благодаря сбалансированности предотвращаются ситуации, когда одному радиатору подается много теплоносителя, а другому – гораздо меньше.

Чтобы решить эту проблему, отопительные системы должны в своем составе насчитывать балансировочные клапаны, благодаря рабочему принципу которых возможна гидравлическая балансировка (увязка) потоков теплового носителя по элементам отопительной системы.

Также возможна стабилизация температуры или циркуляционного давления. Подробнее узнать о таком оборудовании, его доступности и особенностях можно на сайте интернет-магазина «Kronzen».

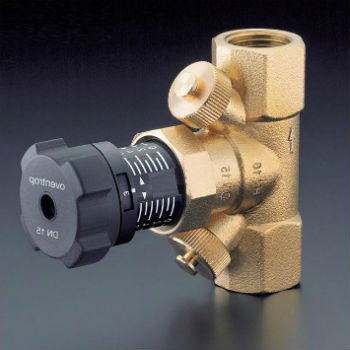

Назначение и особенности балансировочного клапанаНазначение и особенности балансировочного клапана


Виды клапанов



Все клапаны балансировочного характера могут быть:

автоматическими (динамическими). Поддерживают постоянный перепад давления в стояке двухтрубной или расход в стояке однотрубной отопительной системы;

ручными (статическими). Используются в качестве регулировочной диафрагмы в системах, где не предусмотрено наличие автоматических регулирующих устройств или же существующий регулятор не дает возможность ограничить предельный уровень расходов. Подобное оборудование – вентильный тип устройств.

Заметим, что любая современная отопительная система, в которой имеется радиаторный терморегулятор – динамическая система. В процессе эксплуатации подобный терморегулятор способен реагировать на мельчайшие изменения в температуре окружающей среды, благодаря чему регулируется подача теплового носителя, позволяя экономить на этом средства. Таким образом, оборудование функционирует в динамическом режиме. И в этой ситуации очень важно, чтобы система была оснащена автоматическими (динамическими) балансировочными клапанами.

Клапаны, в свою очередь, также бывают различными, в зависимости от следующих факторов:

• в какой рабочей среде предстоит их использовать: вода, пар, гликолевый раствор;

• каких параметров рабочая среда: давление, расход, температура;

• в каком месте планируется установка: байпас, трубопровод подающего или обратного типа;

• какого типа здание – одноквартирное или общественное;

• наличие рабочих функций, благодаря которым доступна регулировка давления, температуры, расхода рабочей среды. В некоторых случаях, вышеописанные функции могут быть комбинированы;

• возможный тип подсоединения – резьбовое или фланцевое.

В производстве таких клапанов используются самые разнообразные материалы. Для изготовления статического клапана в основном применяется латунь (соединение может быть как фланцевым, так и резьбовым) или чугун (доступно лишь фланцевое соединение). Изготавливая динамические изделия, применяется латунь, чугун или углеродистая сталь, которая дает возможность обеспечить систему необходимыми техническими характеристиками.

Чтобы было удобнее регулировать клапаны, они дополнительно комплектуются:

• фиксатором, который дает возможность настраивать положение;

• индикатором, который показывает в каком положении находится затвор;

• патрубком, отвечающим за дренаж участка, где предусматривается монтаж клапана;

• измерительной диафрагмой, благодаря которой можно с высокой точностью определить уровень расходов;

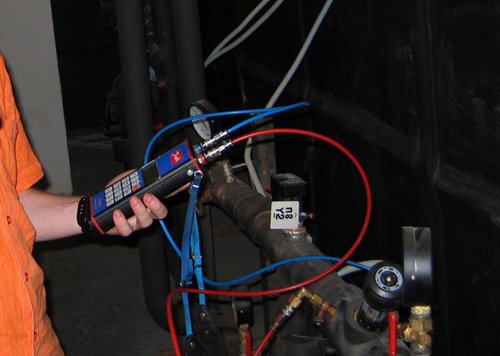

• патрубками, которые необходимы для измерения расхода теплового носителя, давления и перепадов давления в клапане.
