Рубильники

С целью проведения коммутационных операций с электричеством, таких как переключение, включение или отключение, вот уже более ста лет существуют аппараты простейших конструкций и способов применения, называемые рубильниками. Эти устройства, как правило, проектируются, а затем изготавливаются с управлением ручным способом.

РубильникиРубильники


От другого коммутационного оборудования они различаются по ножевидной характерной форме движущихся контактов. Под воздействием рукоятки эти ножи как бы врубаются в подпружиненные неподвижные стойки. Рубильники дифференцируют по числу полюсов. Это могут быть простейшие однополюсные и двух-трех или многополюсные аппараты. Они также подразделяются на реверсивные и перекидные.

Перекидными обычно называют самые простые виды рубильников. Они имеют при любом числе коммутируемых линий всего одно или два положение для фиксации. Такие рубильники устанавливаются в ящике, имеющим защиту с выводом рукоятки наружу. Ее длина, как правило, составляет около 20 см. Если рубильник не снабжен длинной рукояткой и изготовлен в защищенном компактном корпусе, то его обычно называют выключатель или разъединитель.

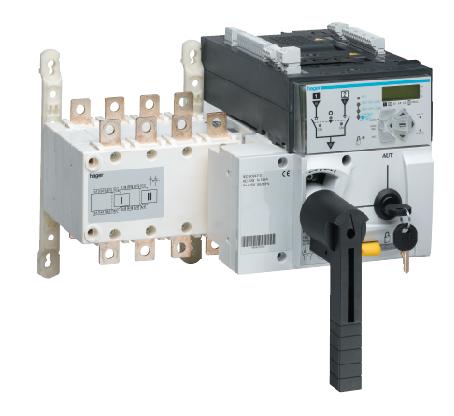

Реверсивный рубильник, как правило, состоит из двух выключателей. Он позволяет переключать нагрузку с первой питающей линии на вторую. К тому же, он устроен так, что не позволяет подавать одновременно два питающих напряжения на нагрузку. Этот рубильник может иметь ручное или дистанционное управление, то есть моторный привод.

РубильникиРубильники


При наличии у рубильника ручного привода и контактов, обращенных к обслуживающему персоналу, эти контакты обязательно должны быть закрыты перегородками несгораемыми и без щелей. При разработке таких электрических аппаратов, как рубильники, всегда учитывается, чтобы контактные площадки при номинальном токе термических перегрузок не испытывали. Даже если происходит короткое замыкание, то не должно происходить их размыкания или залипания.

Электрические аппараты - рубильники должны устанавливаться так, чтобы не могло произойти включения нагрузки самопроизвольно. К примеру, это могло бы произойти под воздействием силы тяжести. В отключенном состоянии подвижные ножи не могут находиться под напряжением. Ко всем частям и составляющим рубильника по качеству и надежности предъявляются самые высокие требования.

Рубильники - видео

Статья была опубликована: 8-12-2012, 18:32
