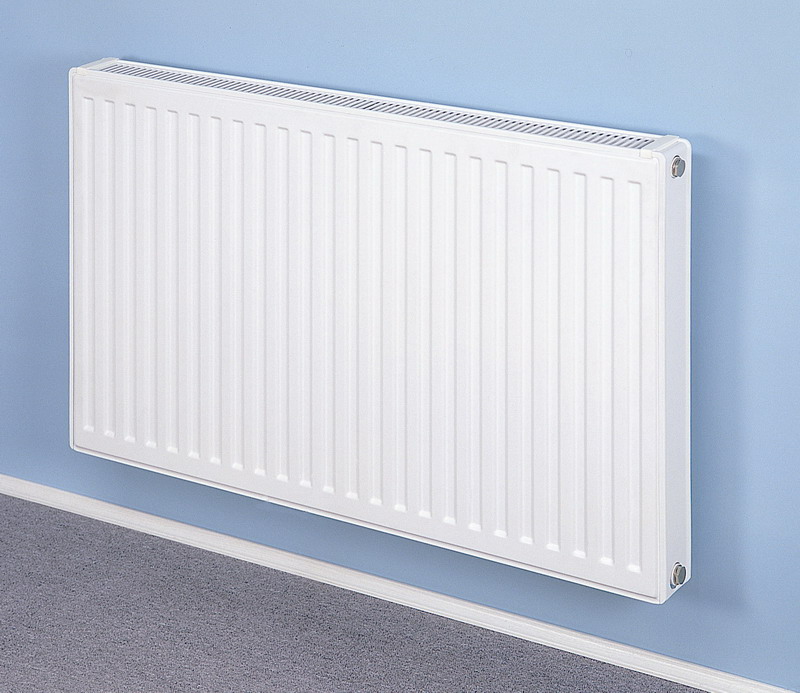

Стальные панельные радиаторы

Греющие панели радиаторов Dia Norm изготовлены из стальной жести холодного проката ST 1203 (что соответствует DIN 1541 и DIN 1623) толщиной 1,25 мм, профилированной специальным прессом и сваренной по вертикальным каналам точечной сваркой. У моделей Dia Plus и Dia Ventil профиль с шагом 25 мм, у Duo Finesse - 33 мм, а значит, и расстояния между вертикальными каналами такие же.

Развитая поверхность обеспечивает хороший теплосъем и, соответственно, тепловую мощность прибора. Дополнительно повысить ее позволяет конвекционное оребрение - стальная гармошка, точечно приваренная к стенкам вертикальных каналов с тыльной стороны панелей (в моделях 11-го, 21-го, 22-го и 33-го типов).

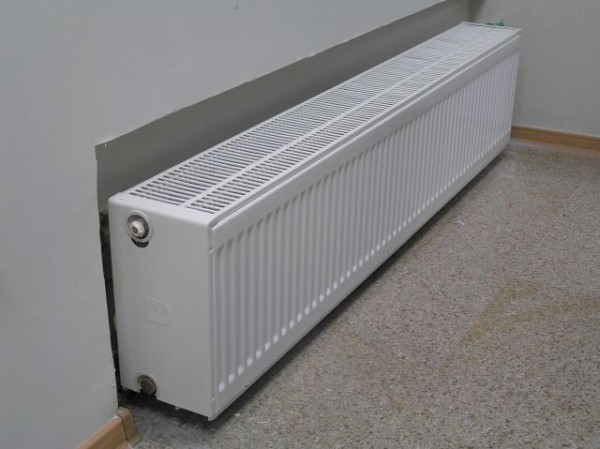

Законченный вид облику приборов придают боковые экраны и верхние декоративные решетки. Duo Finesse отличают еще гладкая фронтальная и профилированная тыльная поверхности.
Dia Norm - чуть ли не единственный производитель стальных панельных радиаторов, в ассортименте которого есть высота «супернизкая» - 250 мм, а также не типичная для других компаний - 350 мм.

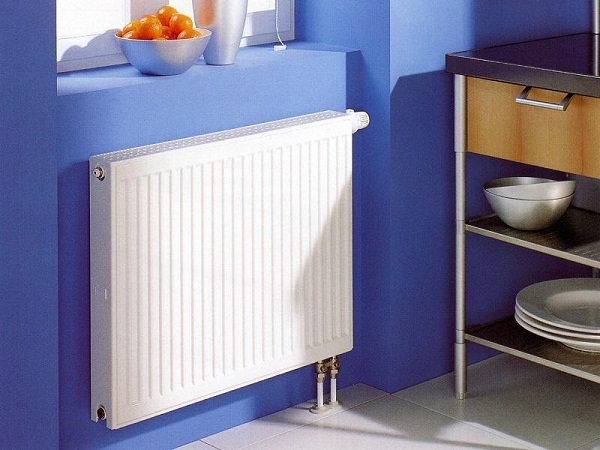

Все приборы Dia Norm принципиально имеют четыре боковых присоединительных отверстия с трубной резьбой 1/2''. Dia Ventil и Duo Finesse могут записываться и снизу (два отверстия 1/2'' с межосевым расстоянием 50 мм).

Модели Dia Plus подключают как к одно-, так икдвухтрубным системам отопления.



Dia Ventil и Duo Finesse поставляют только в «двухтрубном» исполнении, и, чтобы смонтировать их в однотрубных системах, понадобится дополнительная арматура. Еще в них встроена вентильная вставка Heimeier с 6-ступенчатой регулировкой, предварительно настроенная на заявленную в паспорте теплоотдачу.

С ее помощью регулируют расход и среднюю температуру теплоносителя в радиаторе, тем самым изменяя его тепловую мощность. Ничто не мешает оснастить эти приборы термостатическими головками. Стандартные рекомендуемые: Danfoss RAW-K; Hiemeier тип K; MNG thera 2; Oventrop Uni CH, Uni LH, Uni XH.

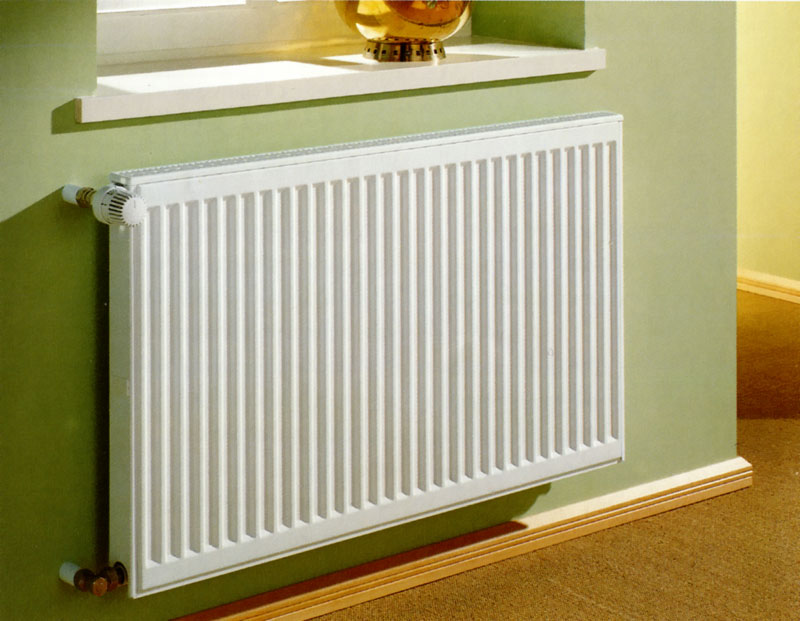

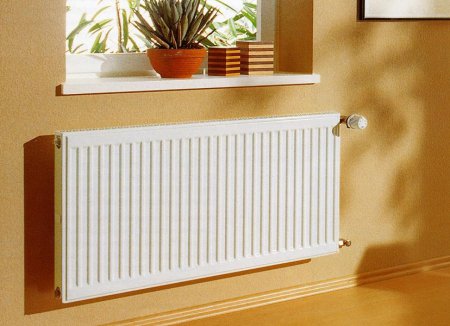

Панельные радиаторы длиной до 2 м принято подсоединять к трубам сбоку: прямая - сверху, обратная - снизу. Более длинным приборам (для равномерного распределения воды внутри и, следовательно, для равномерного прогрева) рекомендовано диагональное подключение, но тоже с верхним входом и нижним выходом. Паспортная тепловая мощность действительна для обоих указанных «маршрутов» теплоносителя.



Кстати, согласно нормам En442 ее определяли при свободной установке радиаторов на стенке без подоконника на высоте около 110 мм от пола. Если установочные расстояния не соблюдены или прибор смонтирован в нише, а также при сквозном подключении (и прямая, и обратная труба снизу), тепловая мощность будет ниже.

Для защиты от коррозии и механических повреждений готовые радиаторы подвергают многоступенчатой обработке: обезжиривают, фосфатируют, грунтуют, окуная в электрофорезную ванну, после чего в электростатическом поле напыляют порошковую эпоксидную эмаль и подвергают термосушке при 200 градусах Цельсия. Стандартный цвет для Dia Plus и Dia Ventil - белый (9010), по заказу доступны любые оттенки из каталога RAL.

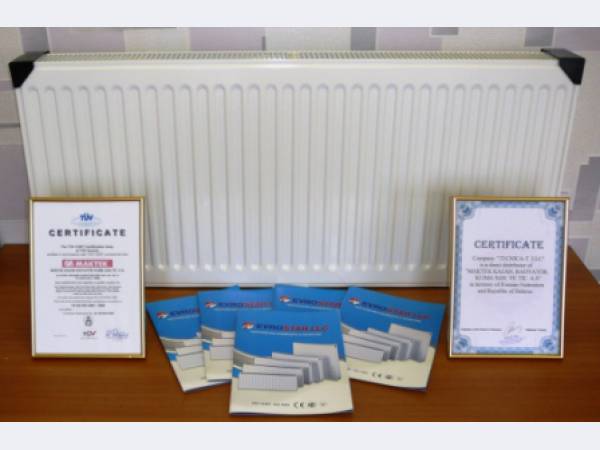

Всю продукцию Dia Norm поставляют готовой к монтажу, упакованной в полиэтиленовую пленку с вкладышами из гофрокартона, предохраняющими продольные грани, и специальными жесткими уголками, обеспечивающими дополнительную защиту четырем углам прибора. Для удобства монтажа в определенных местах в упаковке предусмотрены отверстия для крепежа, так что ее можно не снимать до полного завершения отделочных работ.

В комплекте с радиатором идут заглушки, воздухоотводные клапаны и монтажный набор. С тыльной стороны моделей Dia Plus (всех типов, кроме 10-го) и Duo Finesse есть крепежные пластины. В приборах длиной до 1,6 м их четыре, начиная с 1,8 м - шесть. Dia Plus 10-го типа вешают на стену с помощью пружинного крепежного комплекта.



В моделях Dia Ventil противоположная картина: 20-й, 21-й, 22-й и 33-й типы не оснащены монтажными пластинами и монтируются к стене на пружинах. А поскольку «фронт» с «тылом» у них выглядят одинаково, это дает еще одно преимущество - установку любой стороной к стенке, а значит, к трубопроводу радиатор с нижней подводкой можно подключить как справа, так и слева.

На продукцию Dia Norm распространяется 5-летняя гарантия производителя. В случае протечки вам бесплатно заменят вышедший из строя радиатор, но только в том случае, если он был установлен специализирующейся на их поставке и монтаже фирмой.
