Кабель или шинопровод - что лучше и надежней?

Эта статья предназначена для того, чтобы определиться с вопросом, что лучше сделать: проложить кабель или монтировать шинопровод? К тому же, рассмотрим целесообразность того или иного решения в конкретных ситуациях.

Кабель или шинопровод  - что лучше и надежней?Кабель или шинопровод  - что лучше и надежней?


Что представляет собой шинопровод



Данный вид конструкции отвечает за подачу электроэнергии потребителю, причем ее можно конфигурировать и модифицировать по собственному желанию, отталкиваясь от необходимости.

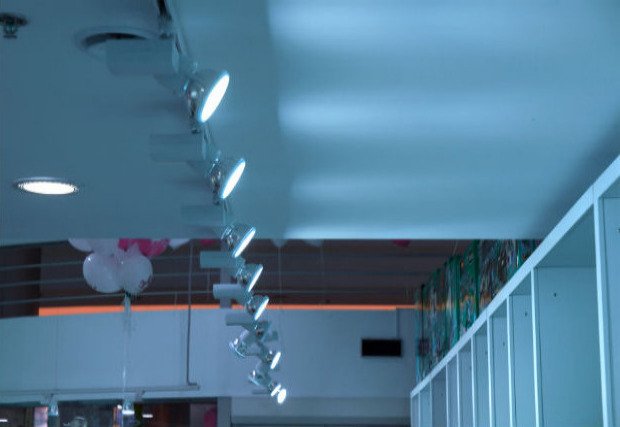

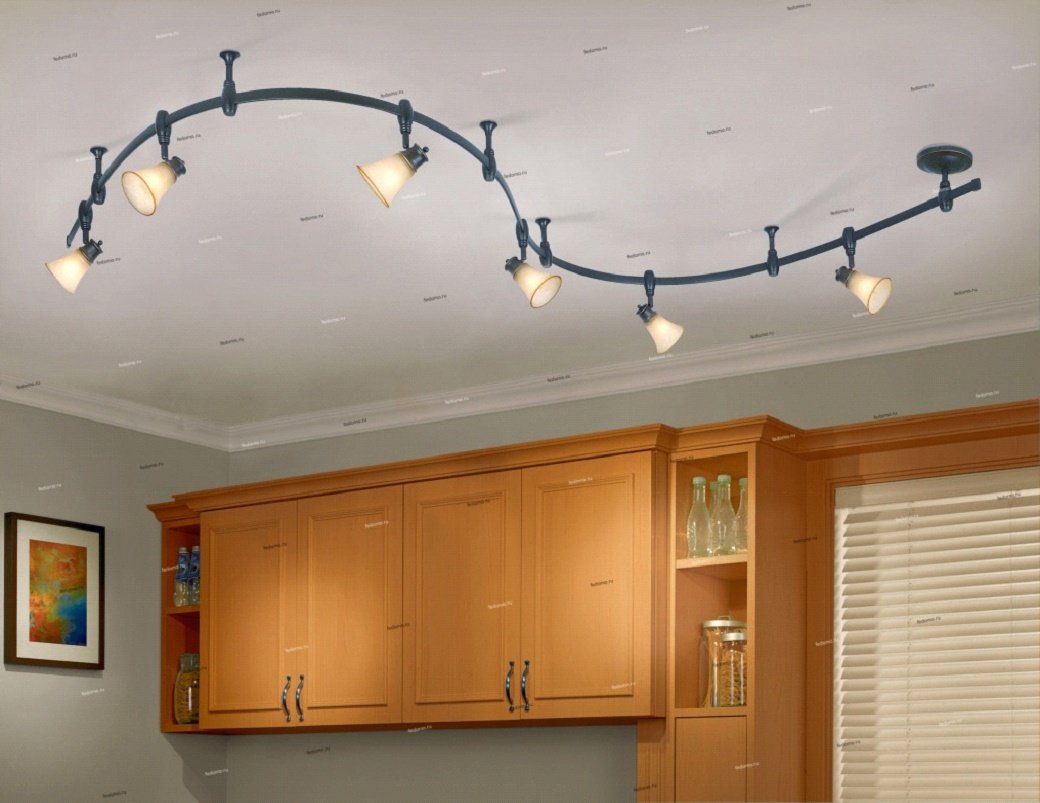

Если есть такая нужда, можно сменить вектор направления, для чего потребуется демонтаж определенного участка. Если рассматривать объемные шинопроводы, то такое оборудование может быть проложено с одного помещения в другое. К примеру, когда зонируются и освещаются торговые залы, то задействуется модульная конструкция, которая оснащена декоративными прожекторами.

Помимо этого, в обычном гипермаркете можно встретить шинопровод, собранный в одну или несколько линий. Подобная конструкция чаще всего отличается П-образной формой, но при этом, она может быть в виде квадрата, прямоугольника и так далее.

Начинать необходимо с того вопроса, что каждое решение должно себя оправдывать с технической и экономической точки зрения. Ниже предоставим несколько вариантов, которые являются идеальным решением.

Первый вариантом является прокладка трассы, идущей от трансформатора к главному распределительному щитку. Это наиболее популярный способ задействования трассы шинопровода. Описание конструкции следующее:

• малая длина участка;

• большие значения номинальных токов;

• если на щитах шины появляются замыкания, то можно пропускать значительные токи КЗ;

• данный участок является ключевым, так как используется в качестве главной магистрали питания.

Ниже рассмотрим, почему в этом случае было выбрано такое решение:

• подобный вид изделия отличается максимально точными техническими характеристиками, испытанными в условиях завода;

• шинопровод отличается устойчивостью к КЗ-токам, помимо этого исключается «игра», а сама конструкция плотно зажимается изоляторами;

• конструкция – самонесущая, то есть для ее монтажа не потребуется задействовать специальные лотки;

• компактные размеры;

• для прохождения через стену используются специальные барьеры.

Альтернативным вариантом может послужить кабель, расположенный в лотках, но данный способ имеет некоторые недостатки:

• если появляются значительные токи (выше 1.6 кА), то потребуется подводка нескольких кабелей к каждой фазе. Это потребует не только профессионализма бригады монтажников, но и точных кабельных характеристик. Велика вероятность выгорания подключения, так как одни кабели могут перегружаться, а другие, наоборот, недогружаться;

• кабель может легко оборваться, если шину ГРЩ замкнет, так как в этом случае на кабели приходятся значительные токи.

В качестве второго варианта рассмотрим задействование шинопроводов для многоэтажных зданий. Описание следующее:

• ограниченное пространство;

• можно передавать значительные мощности;

• передающие линии имеют большую протяженность.

Плюсы решения:

• малый показатель падения напряжения на линии;

• шинопровод относится к пожаробезопасным конструкциям, что касается и переходов через стены или другие конструкции;

• компактное исполнение оборудования.
Статья была опубликована: 30-01-2017, 14:34
