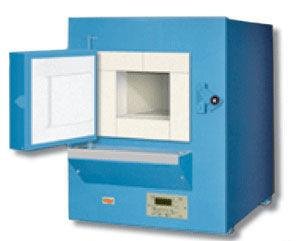

Муфельная печь своими руками - пошаговая инструкция

1popechi.ru можно изготовить в домашних условиях при наличии утеплителя, болгарки, огнеупорных кирпичей, проволоки, силикона. Загрузка подобных конструкций бывает:

• колпаковая;

• вертикальная;

• горизонтальная.

Составные элементы

Муфельная печь своими руками изготавливается из огнеупорных кирпичей, асбестового волокна или асбестовых плит. Эксперты советуют использовать вместо асбеста более безопасные для человека материалы - базальтовое волокно, шамот, перлит. Экономичным вариантом считается огнеупорный шамот.

Корпус печки можно изготовить из листов стали либо взять старую плиту или холодильник. Так как печь будет тяжелой, поэтому дно корпуса старого холодильника укрепляют с помощью обваривания стальной трубой или уголком с прямоугольным сечением.

Внутреннюю поверхность корпуса необходимо облицевать утеплителем. Для этого потребуется базальтовая вата плотностью 200 кг/м. куб. Слой утеплителя - 10-20 мм. Материал крепят к стенкам корпуса с помощью специального клея для фасадных работ или силикона.

Шамотные кирпичи используют для кладки топок в каминах и печах, так как они выдерживают многократные циклы нагрева-остывания. На ровной поверхности пола необходимо разложить заднюю и боковые стенки камеры так, чтобы 1-ая конструкция располагалась между боковыми стенками.

С помощью проволоки диаметром 3 - 5 мм имитируется толщина будущих швов. Отдельные бруски, при необходимости, можно подрезать с помощью болгарки.

На следующем этапе на кирпичах прорезают канавки, а на стенках размечают трассу для нагревательной спирали, которая буде установлена позже. Верх конструкции выполняют в форме свода. Кирпичи укладывают плотно друг к другу, при этом толщина швов не должна превышать 5 мм.

Кирпичи перед кладкой необходимо окунать на 15 - 30 сек. в емкость с водой, чтобы их поры заполнились. Затем приступают к кладке дна, стенок и верха. Последний элемент выполняют в форме свода с замковым камнем. Вертикальные швы не должны совпадать.

Дверка своими руками

Снизу дверцы необходимо приварить квадратную трубу или уголок, чтобы закрепить на ней шамот. Уголок будет выдерживать вес кладки. В раствор для кладки требуется добавить 20 % цемента, а на поверхность дверки прикрепить оцинкованную сетку с ячейками 20х20 мм. Затем изделие снимают, помещают горизонтально и выкладывают на ней шамот.

С помощью термостойкого силикона плотность закрывания дверцы можно повысить. Кромки кирпичей в точках примыкания тщательно обезжиривают, а торцы стенок покрывают разделительной смесью. На поверхность конструкции наносят слой термостойкого силикона. Дверца рабочей камеры должна плотно закрываться на клиновое или винтовое запирающее устройство. Нагревательная спираль в диаметре должна достигать 6 мм. В продаже представлены готовые изделия, но можно изготовить спираль самостоятельно.

Ступенчатая регулировка тепловой мощности обеспечивается благодаря 2-м электрическим контурам. В канавках спирали необходимо зафиксировать проволочными скобками, которые заделывают в швы. Электрическую часть коммутируют так, чтобы образовалось 3 ступени мощности:

• последовательное включение 2-х контуров;


• отдельное подключение нижней спирали. На нижней ступени происходит более равномерный прогрев камеры по вертикали;


• параллельное включение 2-х контуров.

Включать агрегат до просушки цементной смеси для кирпичной кладки запрещено. Устройство подключают через автомат. Не следует забывать о заземлении. Сушка готовой конструкции выполняется в хорошо вентилируемом, сухом, теплом помещении в течение нескольких недель. Принудительная интенсивная сушка может способствовать растрескиванию кирпича. Муфельная печь своими руками включается на наиболее слабой ступени, отсутствие пара свидетельствует о том, что конструкция просохла.
